隨著各行各業的發展，無論是金屬礦還是非金屬礦，需求量都在穩步提升，為了提升精礦品質來實現更加可觀的收益，需要經過磁選設備進行除鐵除雜。目前細粒級礦石磁選最常使用的工藝流程是礦石經破碎后制成礦漿，后經立環高梯度磁選機或電磁漿料高梯度磁選機進行磁選，最終生產出滿足客戶要求的精礦產品。但由于礦石破碎后粒度粗細不一，進入立環或者電磁漿料高梯度磁選機進行磁選時，大顆粒會堵塞磁選介質，嚴重影響精礦指標和選礦效率，進而降低生產效益。因此需要在磁選設備前增加圓筒篩進行粒度篩選，避免下道工序磁選介質堵塞現象的發生。

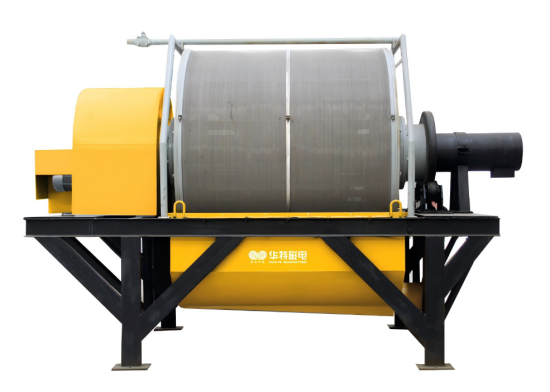

YTS系列圓筒篩是華特公司研制的一種隔渣設備，主要用于對入礦粒度有要求的磁選設備。根據磁選設備處理量的不同，配套設計了多種型號的圓筒篩，可根據客戶需求進行不同粒度的篩選，具有結構簡單、能耗低、處理量大的特點。目前設計并生產的最大型號為YTS-3040,篩筒直徑3000mm，篩筒長度4000mm，干礦處理量可達500t/h，可滿足5米及以上大型立環高梯度磁選機大處理量的要求。
應用范圍
該設備適用于濃度小于50%的礦漿中粗顆粒及草屑等雜質的篩分，有效防止磁選機磁介質的堵塞?？捎糜阼F礦、錳礦、鎢礦等金屬礦的粒度篩分，也可應用于石英砂、長石、高嶺土等非金屬礦的粒度篩分，同時也適用于煤炭、冶煉、建材、化工等其它行業需要除渣的現場。
工作原理
工作時，礦漿從物料管道的入料口進入，經溢流箱溢流至篩筒內部。篩筒在驅動器的作用下轉動，經過篩筒表面篩網的選別，細顆粒透過篩網進入接料斗，經細料口排出進入下道工序。篩上物粗顆粒經篩筒內部焊接的刮板旋轉至頂部后落入接料箱，后經粗料口排出。

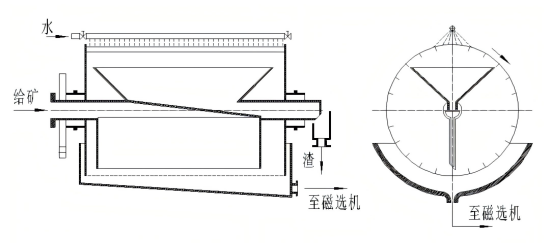

結構示意圖
技術特點
◆結構簡單，故障率低。
◆篩筒內部設有擋水環結構，可防止篩筒內的漿料沿物料管滲漏而影響其他部件的運行。
◆篩筒兩端各有2個支撐輥，支撐輥與支撐環為凹凸環面接觸，接觸面圓滑，可減小兩者的磨損，延長支撐輥的使用壽命。
◆采用雙層篩網結構，內部篩網為304過濾網，外部為大孔徑菱形保護網，可緩沖大顆粒對內部篩網的沖擊力，延長篩網的使用壽命，減少更換篩網的頻次。
◆篩網更換方便，可通過更換篩網調節分級粒度。
◆操作簡單，維護方便。

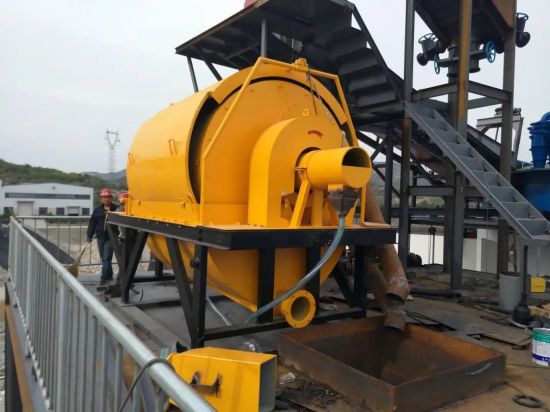

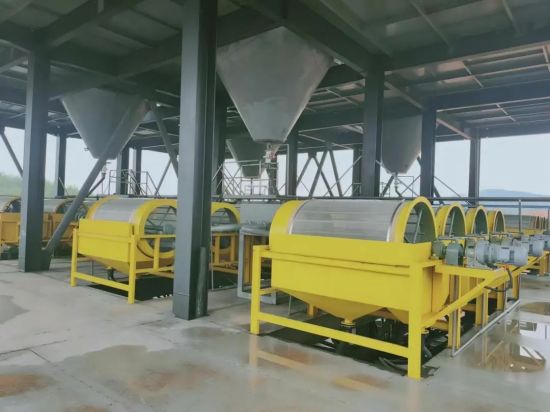

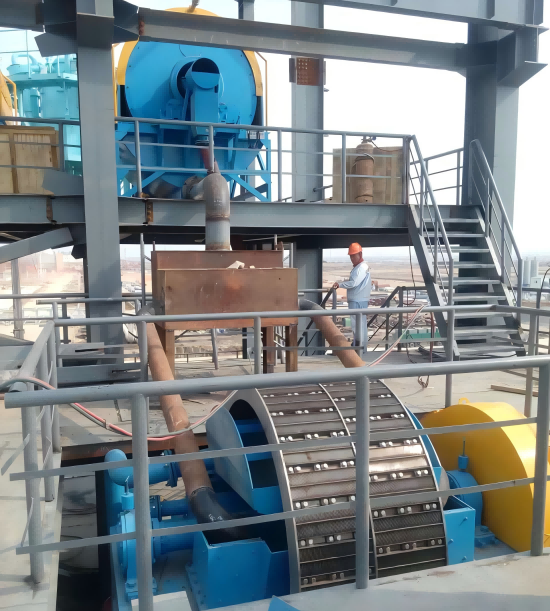

應用現場
